Hydrema – MX14G

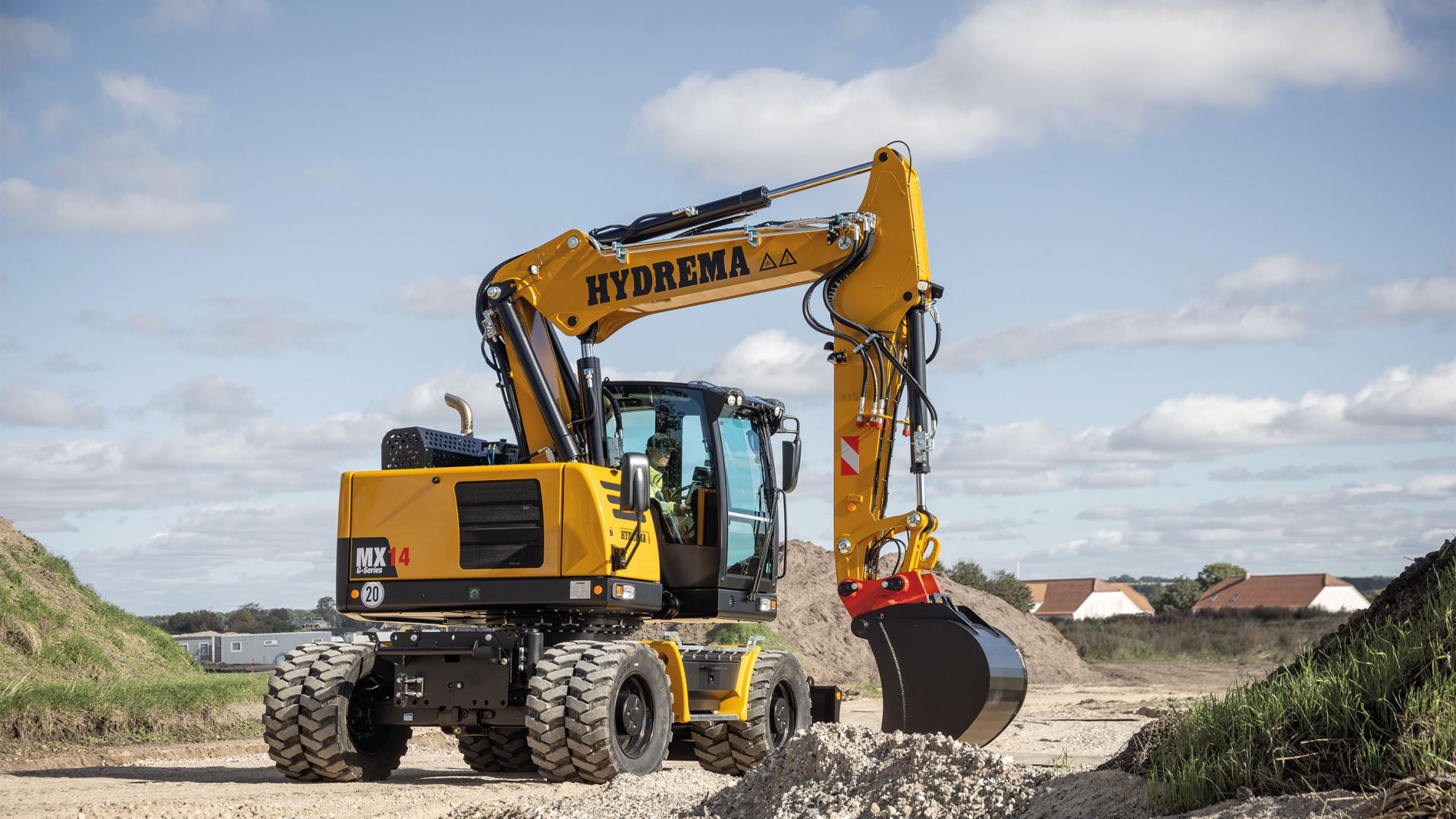

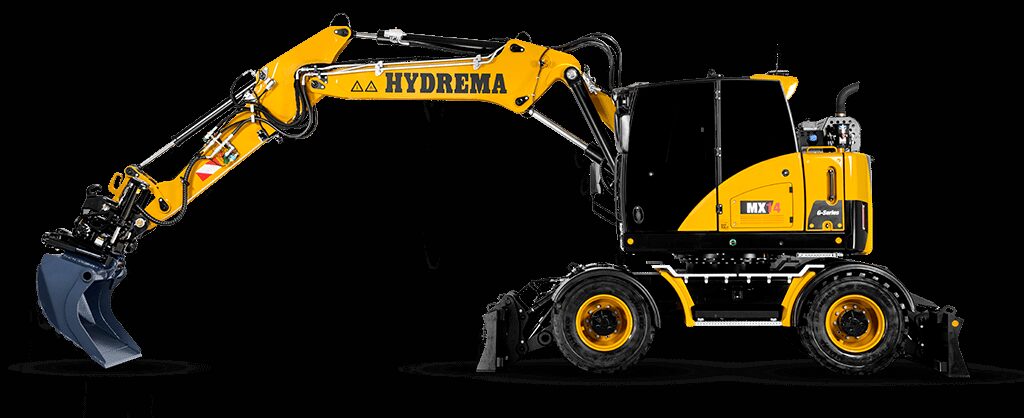

Der MX14G ist Hydremas kompaktester City-Bagger, entwickelt für städtische Umgebungen und beengte Baustellen. Ausgestattet mit einem Cummins B 4.5 Stufe 5-Motor, der bis zu 175 PS und 780 Nm Drehmoment liefert, bietet er außergewöhnliche Grableistung in Kombination mit einem kurzen Heckausladungsradius (nur 1.550 mm) – ideal für den Einsatz auf engem Raum. Der hydrostatische Antrieb mit konstantem 4-Rad-Antrieb, das knickgelenkte Fahrgestell und die fortschrittliche Hydraulik sorgen für einen reibungslosen und reaktionsschnellen Betrieb in unterschiedlichstem Gelände.
MX14G – Leistung dort, wo der Platz begrenzt ist
Erleben Sie den Hydrema MX14G, einen City-Bagger, der einen neuen Maßstab für Effizienz und Manövrierfähigkeit auf der Baustelle setzt. Mit seinem ultrakompakten Rahmen ist diese Maschine für den Einsatz unter beengten Verhältnissen konzipiert – von belebten Stadtstraßen bis hin zu engen Baustellen. Mit seinem leistungsstarken Cummins-Motor, fortschrittlicher Hydraulik und einer benutzerfreundlichen Bedienoberfläche verbindet der MX14G herausragende Leistung mit umweltbewusstem Betrieb.
HOHE HYDRAULIKLEISTUNG
Der MX14G liefert den branchenweit höchsten Hydraulikfluss von 407 l/min. Dadurch können hydraulisch angetriebene Werkzeuge mühelos und präzise bedient werden. Ob Sie mit Schaufeln, Greifern oder anderen Anbaugeräten arbeiten – die Hydraulikkapazität des MX14G wird Sie beeindrucken.
SICHERHEIT UND ÜBERSICHT

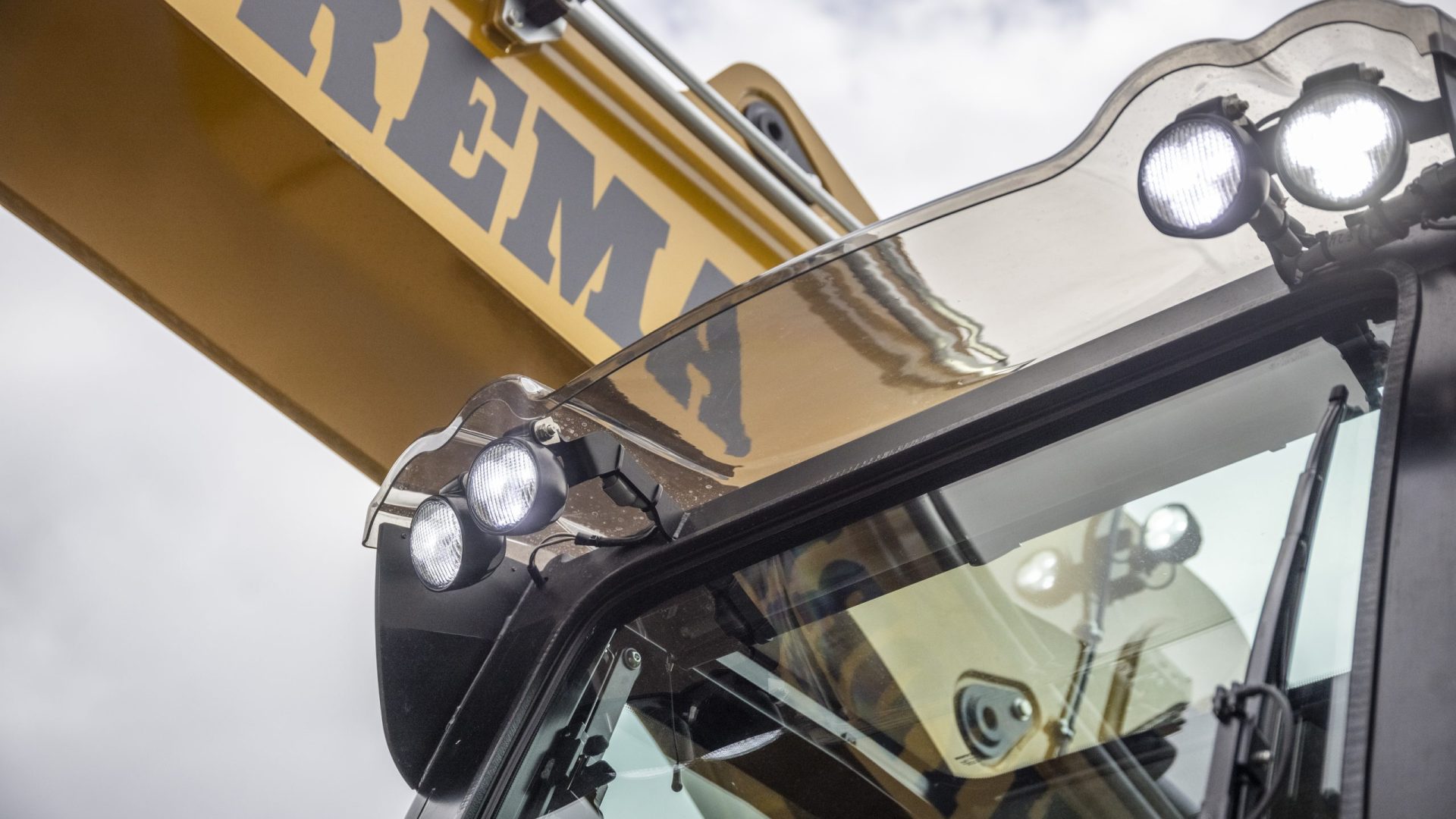

Der MX14G ist mit fortschrittlichen Sicherheitsmerkmalen ausgestattet, einschließlich der Möglichkeit, externe Kameras und ein 360-Grad-Kamerasystem hinzuzufügen. Dies verbessert die Sicht des Bedieners und die Sicherheit, insbesondere in beengten und stark frequentierten Arbeitsbereichen.
KOMFORTABLER ARBEITSPLATZ
Die Kabine des MX14G ist geräumig, ruhig und ergonomisch gestaltet, um dem Bediener das beste Arbeitserlebnis zu bieten. Das große 10″-Touchdisplay und die anpassbaren Bedienelemente machen die Bedienung einfach und intuitiv.
PRÄZISE SCHWENKSTEUERUNG
Mit einem separaten hydrostatischen Kreislauf für die Schwenkfunktion und der Rückgewinnung von Schwenkbremsenergie kann der MX14G unter allen Bedingungen sanfte und präzise Schwenkbewegungen ausführen. Dies ist für Präzisionsarbeiten unerlässlich und steigert die Produktivität.
EFFIZIENTER SERVICE UND WARTUNG
Der Zugang zu den Servicepunkten ist einfach und die Maschine kann mit einer Zentralschmieranlage ausgestattet werden, die automatisch die notwendigen Schmierstoffe zuführt. Hydrema Telematics ermöglicht es Ihnen, Ihre Maschine effizient zu steuern und zu überwachen.
STARKE LEISTUNG
Mit einem leistungsstarken Cummins-Motor, der bis zu 175 PS leistet und ein maximales Drehmoment von 780 Nm liefert, ist der MX14G bereit, die anspruchsvollsten Aufgaben zu bewältigen. Die hohe Motorleistung sorgt nicht nur für beeindruckende Zugkraft, sondern auch für Kraftstoffeffizienz und trägt so zur Senkung der Betriebskosten bei.
Technische Daten
BAGGER Erleben Sie die kompakte Leistung und Vielseitigkeit des zweiteiligen Auslegers des Hydrema MX14G, der bei allen Modellen serienmäßig ist. Unser für Präzision und Stärke konzipierter Grabenarm wird aus hochfestem Stahl gefertigt und ist in den Längen 2,0 m und 2,5 m erhältlich, um Ihren spezifischen Anforderungen gerecht zu werden. Um Ihre Effizienz zu maximieren, bietet der MX14G eine hydraulische Schnellkupplung und einen optionalen Tiltrotator, der den Wechsel zwischen Anbaugeräten zum Kinderspiel macht. Was auch immer die Aufgabe ist – der MX14G gibt Ihnen die Flexibilität und Stärke, um die Arbeit effizient zu erledigen.
UNTERWAGEN Passen Sie Ihren Hydrema MX14G mit sechs speziell entwickelten Unterwagen-Konfigurationen an jeden Einsatz an. Unabhängig vom Gelände bietet dieser City-Bagger eine Konfiguration, um Stabilität und Effizienz zu maximieren:
Hinteres Planierschild (A1)
Vorderes Planierschild (A1V)
Vorderes/hinteres Planierschild (2xA1)
Vorderes Planierschild/hintere Abstützungen (A3)
Vordere Abstützungen/hinteres Planierschild (A3V)
Vordere/hintere Abstützungen (A4)
Wählen Sie die Variante, die zu Ihrer Arbeit passt, und entdecken Sie, wie der MX14G sich Ihren Anforderungen anpasst und die Produktivität sowie den Komfort Ihres Arbeitsalltags verbessert.
ACHSEN Der Hydrema MX14G ist mit fortschrittlichen ZF-Achsen ausgestattet, die dank Planetenuntersetzung in den Naben ein herausragendes Drehmoment und eine präzise Steuerung bieten und somit Präzisionsarbeiten zum Kinderspiel machen. Jede Achse ist mit integrierten Bremsen ausgestattet, die die Grabenbremsleistung erhöhen, und die Vorderachse ist mit einem Mittelbolzen und einer Pendelsperre konzipiert, was einen Pendelwinkel von +/- 8º ermöglicht. Dies verbessert die Stabilität und Manövrierfähigkeit in unebenem Gelände.
MOTOR & GETRIEBE Der City-Bagger Hydrema MX14G ist mit einem leistungsstarken Cummins B 4,5 L Stufe 5-Motor ausgestattet, der dank seiner fortschrittlichen Technologie und des 16-Ventil-Common-Rail-Turbodieselsystems einen starken und effizienten Betrieb gewährleistet. Der Motor liefert bis zu 175 PS und ein maximales Drehmoment von 780 Nm und bietet damit eine unübertroffene Leistung auch unter anspruchsvollen Bedingungen. Mit einem großen Kraftstofftank und AdBlue-System ist der Motor sowohl wirtschaftlich als auch konform mit den neuesten Umweltstandards.
Das Getriebe des MX14G ist ein ausgefeilter hydrostatischer Antrieb mit konstantem Allradantrieb, der ein sanftes und reaktionsschnelles Fahrerlebnis garantiert. Dieses Getriebe ist mit einem elektronisch gesteuerten Fahrmotor und einem 2-Gang-Softshift-Powershift ausgestattet, der die Wahl zwischen manueller und automatischer Gangschaltung ermöglicht. Dieses System erlaubt es dem Fahrer, die Fahreigenschaften der Maschine an die spezifischen Anforderungen des Geländes anzupassen, und bietet mit verschiedenen Ganggeschwindigkeiten, die sowohl für den Straßen- als auch für den Geländebetrieb ausgelegt sind, eine optimale Balance zwischen Kraft und Präzision. Der Motor und das Getriebe des Hydrema MX14G bilden somit das Herzstück der Robustheit und Zuverlässigkeit der Maschine und sorgen dafür, dass sie unter allen Arbeitsbedingungen einsatzbereit ist.
HYDRAULIKSYSTEM Der Hydrema MX14G bietet ein ausgefeiltes Doppelkreis-Hydrauliksystem mit Load-Sensing-Technologie und einem separaten hydrostatischen Hochdruck-Knicklenksystem, das einen präzisen und effizienten Betrieb gewährleistet. Mit elektronischer Leistungsregelung der Arbeitshydraulik und intelligentem Mode Control können Sie Präzisionsarbeiten optimieren und durch den ECO-Modus Kraftstoff sparen. Auf moderne Anforderungen abgestimmt, können bis zu drei Hydraulikkreise (zwei als Standard) direkt von der Kabine aus einfach eingestellt werden, was Ihnen die volle Kontrolle über Öldruck und Durchfluss für bis zu zehn verschiedene Anbaugeräte gibt. Der Hydrema MX14G gewährleistet einen reibungslosen Betrieb mit der Möglichkeit, schnell und mühelos zwischen Aufgaben zu wechseln, und maximiert so Ihre Produktivität auf der Baustelle.
Ölmenge:
Pumpe 1: - Arbeitshydraulik - 319 l/min
Pumpe 2: - Schwenkhydraulik - 88 l/min
Systemdruck:
Arbeitshydraulik: - 350 Bar
Schwenkhydraulik: - 395 Bar
Hydraulikkreis 1, ZV1: - 30-200 L/min
Hydraulikkreis 2, ZV2: - 15-100 l/min
Hydraulikkreis 3, ZV3: - 50-200 l/min
MOTOR Der Hydrema MX14G ist mit einem robusten Cummins B 4.5 L Stufe 5-Motor ausgestattet, der ökologische Verantwortung mit kraftvoller Leistung verbindet. Dieser fortschrittliche Motor umfasst ein DOC-, DPF- und SCR-Katalysatorsystem mit AdBlue-Zusatz, das Emissionen reduziert und strenge Umweltstandards erfüllt. Mit einem 16-Ventil-Common-Rail-Turbodieselsystem und einem Ladeluftkühler liefert der Motor bis zu 175 PS und ein maximales Drehmoment von 780 Nm. Der große 280-L-Kraftstofftank und der 31,5-L-AdBlue-Tank gewährleisten lange Arbeitsintervalle und reduzieren die Nachfüllzeiten. Der Hydrema MX14G ist darauf ausgelegt, optimale Leistung zu liefern, ohne Kompromisse bei der Nachhaltigkeit einzugehen.
FAHRHYDRAULIK & GETRIEBE Mit dem hydrostatischen Antrieb und dem permanenten Allradantrieb des Hydrema MX14G erhalten Sie eine Maschine, die eine sanfte Kraftübertragung und Traktion auf allen Untergründen gewährleistet. Der elektronisch gesteuerte Fahrmotor sorgt für eine variable Geschwindigkeitsregelung, während das innovative 2-Gang-Soft-Shift-Powershift-Getriebe Ihnen die Wahl zwischen manuellem und automatischem Schalten ermöglicht – für ein Fahrerlebnis, das genau auf Ihre Bedürfnisse zugeschnitten ist.
Straßengang (km/h): 37
Geländegang (km/h): 0–9
Kriechdrehzahl (km/h): 4
Max. Zugkraft (kN): 104 (111)
Die Geschwindigkeiten gelten für eine Standardmaschine mit Planierschild und Standardbereifung. Bei zusätzlichem Gewicht wie Abstützungen, Rotorneigung und schweren Anbaugeräten oder sonstiger Ausrüstung kann die Höchstgeschwindigkeit niedriger sein.
ELECTRICAL SYSTEM Der Hydrema MX14G ist mit einem robusten 24-V-Elektrischen System ausgestattet, komplett mit einem leistungsstarken 70-Ampere-Generator und zwei langlebigen 12-V-100-Ah-Batterien, die eine kontinuierliche und zuverlässige Stromversorgung gewährleisten. Dieser City-Bagger verfügt über besonders geschützte Verkabelung und verwendet außen ausschließlich wasserdichte Steckverbinder, was die Lebensdauer des Systems verlängert und einen unterbrechungsfreien Betrieb ohne Ausfälle sicherstellt. Dank der praktischen Lage von Sicherungen und Relais in der Kabine können Sie schnell Überprüfungen und Wartungsarbeiten durchführen. Für zusätzliche Sicherheit ist der MX14G mit einer elektrischen Notfahrfunktion ausgestattet, die bei einem Ausfall der wichtigsten elektronischen Systeme aktiviert wird, sowie mit einem automatischen Batterietrennschalter, der die Maschine schützt und die Wartung vereinfacht.
Width across (mm)
| Blade | 2550 |
| Support, lowered | 3870 |
| Tire 10.00-20 | 2530 |
| Tire 600/40-R22.5 | 2520 |
| Tire 650/45-R22.5 | 2570 |
| Tire 710/40-R22,5 | 2730 |
| Track width with standard tires | 1942 |
| Wheelbase | 2600 |
| Distance, pivot center to rear axle | 1200 |
| Distance, pivot center to front axle | 1400 |
| Clearance height, cab | 3120 |
| Transport height | 4000 |
| Length, road transport | 6500 |
| Overhang, front (with 2.5 M stick) | 3330 |
| Rear distance, pivot center – counterweight | 1550 |
| Swing radius, rear | 1733 |
| Ground clearance, stabilizer | 350 |
| Ground clearance, wheels, lower stabilizer | 50 |
| Ground clearance, blade | 510 |
| Ground clearance, wheels, lower blade | 75 |
| Overhang, blade | 1175 |
| Overhang, stabilizer | 1110 |
| Ground clearance, axles | 360 |
| Swing radius, front with 2.0 M dipper | 1660 |
| Swing radius, front with 2.5 M dipper | 1950 |
| Swing radius, front with 3.0 M dipper | – |
| Total length during transport, 2.5 M dipper | 8100 |
| Height of two-piece boom during shipping, 2.5 M dipper | 3000 |
| Center shift, two-piece boom | 118 |
| Outside turn radius | 6700 |
| Inside turn radius | 3600 |
Abmessungen mit Standardreifen 10.00-20.
Machine weight (Chassis, kg)
| A1 – Blade | 16,000 |
| A3 – Blade + stabilizer | 17,200 |
| 2 x A1 – Front and rear blade | 17,100 |
| A4 – Front and rear stabilizer | 17,300 |
Gewicht angegeben mit 200 kg Schnellwechsler und 400kg Schaufel.
Working area and breakout force (dipper length 2.0 / 2.5 / 3.0 m)
| 2.0 | 2.5 | 3.0 | |
|---|---|---|---|
| Strike height (mm) | 9790 | 10250 | – |
| Lifting height (mm) | 8730 | 9190 | – |
| Digging depth (mm) | 4410 | 4900 | – |
| Range (mm) | 8300 | 8780 | – |
| Vertical digging depth (mm) | 3200 | 3700 | – |
| Horizontal digging depth (mm) | 4780 | 6080 | – |
| Lifting height (mm) | 6210 | 6710 | – |
| Working depth (mm) | 5320 | 5820 | – |
| Range (mm) | 7640 | 8120 | – |
| Bucket rotation angle (°) | 175 | 175 | – |
| Breakout force, bucket (ISO) (kN) | 106 | ||
| Digging force (ISO) (kN) | 82 | 70 | – |
| Max. recommended bucket size, Standard bucket (m³) | 0.80 | ||
| Max. recommended bucket size with rotor tilt, Standard bucket (m³) | 0,60 | ||
Der Arbeitsbereich ist mit Hydrema-Standardschaufel und 1800 mm Greiferhöhe angegeben.
Standardausstattung
- Cummins B 4,5 L Stufe 5-Motor
- Schwenkradius ab 1733 mm
- Hohe Ausreißkraft, Motorleistung und Grabperformance
- Geräumige Kabine mit ausgezeichneter Sicht
- Kürzestes Heck seiner Klasse mit nur 1550 mm
- Arbeitet problemlos auf engstem Raum, in engen Straßen oder auf belebten Straßen
